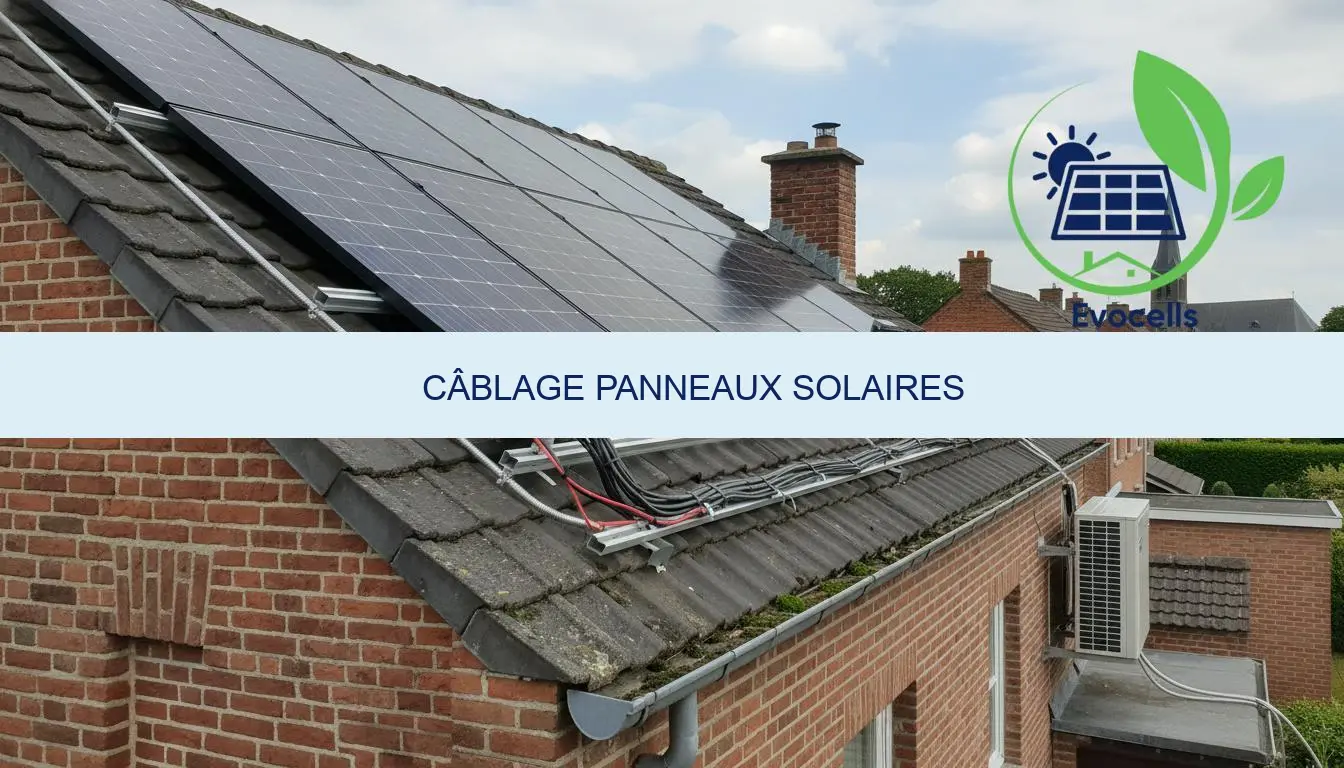

câblage panneaux solaires guide complet
Un câblage panneaux solaires relie efficacement les modules photovoltaïques, l’onduleur et le tableau électrique afin de transformer et d’utiliser l’électricité produite. Ce raccordement comprend le courant continu (DC) entre les panneaux et l’onduleur, ainsi que le courant alternatif (AC) vers le réseau domestique, en utilisant des câbles spécifiques tels que le H1Z2Z2-K en 4 à 6 mm². Continue ta lecture pour maîtriser les clés d’un câblage performant.
Une installation bien conçue minimise les pertes à moins de 2 % tout en respectant les normes AREI et Synergrid C10/26. Dans cet article, tu découvriras les différents types de branchement, les sections de câbles recommandées, les étapes du raccordement au tableau, ainsi que les erreurs fréquentes à éviter pour garantir une installation fiable et durable.
Quel est l’ordre correct pour brancher les panneaux solaires ?
Pour assurer la sécurité et la performance de l’installation, commence par connecter les panneaux solaires, puis branche l’onduleur, rattache le tableau électrique et enfin raccorde le système au réseau domestique.
Suivre cet ordre limite les risques électriques et optimise le fonctionnement global.
Étapes détaillées d’installation
- Pose de la structure support.
- Fixation des panneaux photovoltaïques.
- Connexion en courant continu (DC) entre les panneaux.
- Raccordement à l’onduleur.
- Connexion en courant alternatif (AC) au tableau électrique.
- Vérification finale et certification selon la norme AREI.
Intégration d’une batterie ou d’un système de stockage
L’ajout d’une batterie nécessite une étape supplémentaire entre l’onduleur et le tableau électrique, souvent représentée dans un schéma d’installation en format PDF. Ce dispositif améliore l’autoconsommation d’électricité jusqu’à 70 %, augmentant l’efficacité de l’installation.
Une installation photovoltaïque fiable repose sur un câblage précis, avec une section de câble adaptée et un raccordement respectant rigoureusement les normes en vigueur. Le choix entre un branchement en série, en parallèle ou via des micro-onduleurs dépend principalement de la configuration de ton toit et de l’ombrage présent. Il est fortement recommandé de faire valider ton installation par un professionnel qualifié afin d’éviter toute perte d’énergie ou risque électrique. Grâce à Soleva, tu peux comparer facilement plusieurs installateurs et recevoir des offres personnalisées adaptées à ton projet solaire.
Foire aux questions
Quel câblage panneaux solaires convient le mieux à une maison ?
Le câblage adapté dépend de la configuration du toit et de la puissance souhaitée. Pour une maison standard, un câblage en série utilisant des câbles de 4 à 6 mm² avec un onduleur central est souvent privilégié. Si le toit subit des zones d’ombre, des micro-onduleurs peuvent améliorer la production d’électricité. Une analyse préalable permet d’optimiser le choix et éviter les pertes d’énergie.
Quel est le coût moyen du câblage pour panneaux solaires ?
Le coût du câblage panneaux solaires varie généralement entre 200 € et 500 € pour une installation résidentielle classique de 5 kWc. Ce prix inclut les câbles, connecteurs, dispositifs de protection et la main-d’œuvre. Si la distance entre les panneaux et le tableau électrique est importante ou si une batterie est raccordée, le coût peut augmenter.
Peut-on réaliser soi-même le câblage panneaux solaires ?
Il est possible de réaliser le câblage soi-même, mais uniquement si tu possèdes des compétences solides en électricité. Le câblage en courant continu (DC) et alternatif (AC) doit respecter strictement les normes AREI. Une erreur peut provoquer un court-circuit ou un risque d’incendie. Faire appel à un professionnel garantit la conformité, la sécurité et facilite l’acceptation par l’assurance.
Quelle durée de vie peut-on attendre des câbles solaires ?
Les câbles spécialement conçus pour les installations photovoltaïques durent généralement plus de 25 ans. Ils sont fabriqués avec des matériaux résistants aux rayons UV, à la chaleur et à l’humidité. Les câbles certifiés H1Z2Z2-K conservent leurs performances tout au long de la vie des panneaux solaires. Une inspection régulière de l’installation permet de détecter toute usure ou connexion desserrée.
Le câblage influence-t-il le rendement des panneaux solaires ?
Oui, un câblage inadapté peut réduire considérablement la production d’électricité. Une mauvaise section de câble ou une distance trop longue engendrent des pertes électriques comprises entre 1 et 3 %. Un câblage correctement dimensionné limite la résistance électrique, optimisant ainsi le rendement global. Ce point, bien que technique, est crucial pour la performance de l’installation.
Prix indicatifs pour le marché belge, relevés en août 2026 auprès de energy-village.be, thuisbatterij.be et zen-zonne-energie.be. Ce sont des fourchettes de marché pour une installation posée, TVA comprise, et non un devis: le prix de votre installation dépend de la capacité, de la marque et de l'installation existante.
